设备说明

    (一)气箱脉冲除尘器概述

    气箱脉冲是具有新世纪***水平的高效率收尘器。它综合分室反吹和喷吹脉冲清灰各类袋收尘器的优点，克服了分室反吹清灰强度不够，喷吹脉冲清灰和过滤同时进行的缺点，这种类型的收尘器的结构有其特点，可以提高收尘效率，延长了滤袋的使用寿命。

    本系列气箱脉冲除尘器用于水泥厂的破碎、包装、库顶、熟料冷却机和各种磨机等收尘系统。适合于含尘浓度特高的气体的收尘，如带O-SePa选粉机的粉磨系统，气体含尘浓度高达1000g/m3(标)以上，采用本系列收尘器收尘，可不设置旋风收尘器作一级收尘。气箱脉冲除尘器也适用于冶金、化工、机械和民用锅炉等废气的收尘。本系列气箱脉冲除尘器滤袋的材质，一般采用防静电涤纶针刺毡，允许连续使用温度不大于120℃。

    (二)、气箱脉冲除尘器构造和工作原理

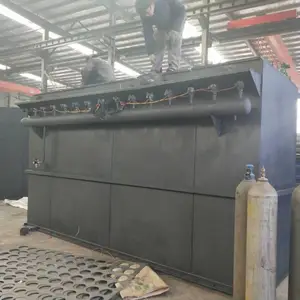

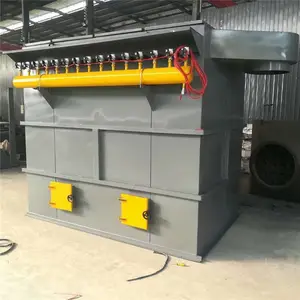

    本系列收尘器由壳体、灰斗、排灰装置、支架和脉冲清灰系统等部分所组成。当含尘气体从进风口进入收尘器后，首先碰到进出风口中间的斜隔板，气流便转向流入灰斗，同时气体速度变慢，由于惯性作用，使气体中粗颗粒粉尘直接落入灰斗，起到预收尘的作用，进入灰斗的气流随后折而向上通过内部装有金属骨架的滤袋，粉尘被捕集在滤袋的外表面，净化后的气体进入滤袋室上部清洁室，汇集到出风管排出。壳体用隔板分成若干个独立的收尘室，按照给定的时间间隔对每个收尘室轮流进行清灰。每个收尘室装有一个提升阀，清灰时提升阀关闭，切断通过该收尘室的过滤气流，随即脉冲阀开启，向滤袋内喷入高压空气，以清除滤袋外表面上的粉尘。各收尘室的脉冲阀喷吹宽度和清灰周期，由专用的清灰程序控制器自动连续进行。

    (三)、煤粉袋式收尘器的主要技术

    1、预收尘装置的设计技术

    含尘气流进入收尘器后，在导流装置的作用下，大颗粒粉尘直接落入到灰斗内，通过卸灰阀排出。预收尘技术的应用，一方面可降低滤袋的过滤负荷，另一方面可起到气流均布的作用，对延长滤袋的使用寿命脉，降低设备阻力，有着十分重要的作用。

    2、滤袋的设计技术

    滤袋上端采用弹簧涨圈式结构，不但密封性能好，而且在维修更换滤袋时快捷简单。气箱脉冲除尘器滤袋底端采用加固环布，更加有利于延长滤袋的使用寿命。实现机外换袋。

    3、清灰装置的设计技术

    气箱脉冲除尘器采用***引进国外技术的薄板型提升阀，密封性能好，能可靠实现离线清灰;设计了特殊大储量的无油无水压缩空气脉冲阀贮气包，有利于满足低压气源清灰时使用，并可延长滤袋的使用寿命。其配套的脉冲阀，***寿命大于100万次。
